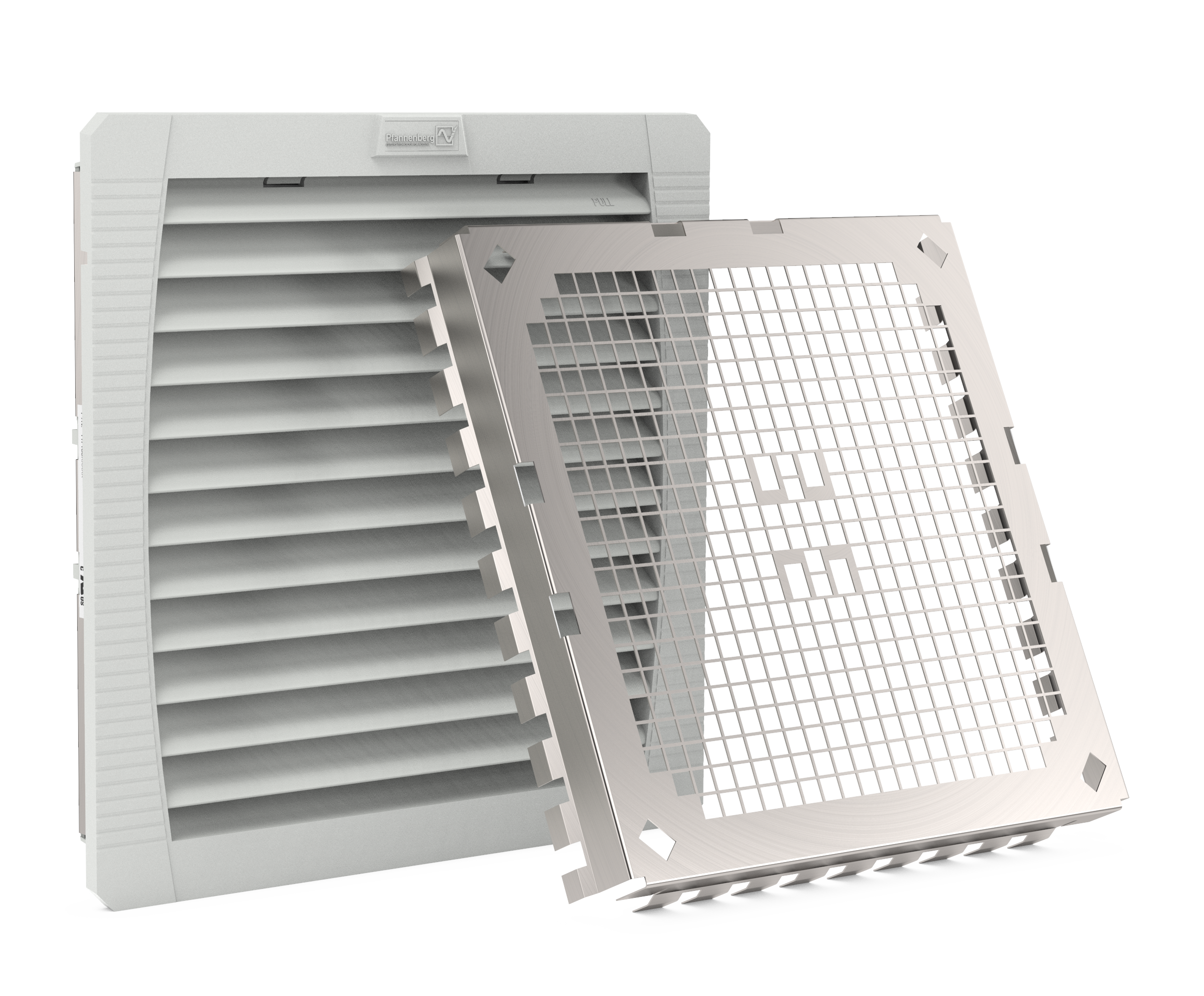

PF 42500 24DC 54 7035 EMC
Product number:
11842801055
第四代百能堡过滤风扇是公司 60 年热管理经验的结晶。在环境温度低于目标内部温度时，使用过滤风扇是电控柜散热非常有效和兼具成本效益的方法。
使用此具备成本效益、节能的散热解决方案时，电控柜外壳对电磁辐射的屏蔽效果会因安装孔而降低。使用电磁兼容过滤风扇时，该屏蔽通过金属栅格牢固封闭，使电磁辐射在进出之前被衰减。
该系列产品的优点一览：
- 在电磁场区域可靠使用（金属屏蔽）
- 体积小，能耗低，空气流量大（19 至 845 m3/h）。
- 气流衰减有限
- 久经考验的百能堡过滤风扇技术
- 安装：免工具 4 角紧固系统，可在数秒内完成安装，并确保牢固
- 环保，不使用金属化塑料
- 安装孔边缘无铍铜垫圈，可安全接触
- 使用泡沫密封和创新的 4 角紧固系统，提供更安全的 IP54 防护等级
- 采用优化的外罩，可在数秒内轻松更换过滤垫
- 扁平形状和中性设计，可完美集成于现有设备
- 30 MHz 时的衰减约为 71 dB
- 400 MHz 时的衰减约为 57 dB
- 认证：cURus、EAC
技术数据
技术数据
- 额定电压 ±10 %
- DC 24
- 额定频率 ±1 %
- DC
- 自由风量 m³/h
- 125 m³/h
- 过滤后实际风量
- 93 m³/h
- 风机数量
- 1
- 功率
- 4,7 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- IP防护等级
- IP54
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- CHN PLACEHOLDER
- 过滤效率
- 88 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- ball bearing
- 环境温度 °C
- -40 °C ... +55 °C
- 外壳颜色
- ????????????????????UL 94 V0
- EMC版本
- yes
- 外壳抗UV设计
- no
- 钣金颜色
- [RAL 7035]

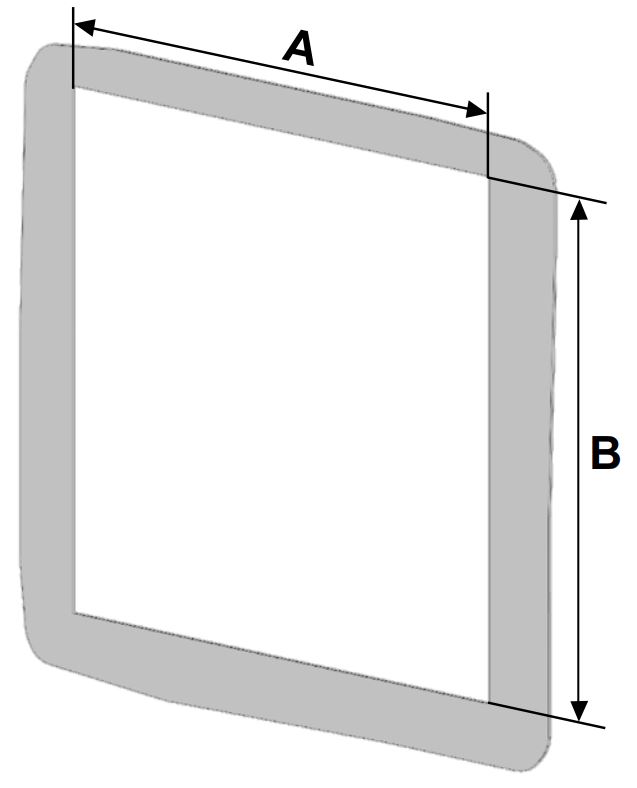

- 开孔尺寸 (高 | 宽) mm
- 223 mm | 224 mm
- 尺寸 (高 | 宽 | 深)
- 252 mm | 252 mm | 103 mm
- 宽度
- 252 mm
- 深度 （mm）
- 103 mm
- 高度
- 252 mm
- 安装深度 (mm)
- 97 mm
- 净重
- 0,92 kg
- UL证书号
- E489500
- ETIM - 分类
- EC000320
- 额定电压 ±10 %
- DC 24
- 额定频率 ±1 %
- DC
- 无阻力风量（英制）
- 74 cfm
- 过滤器组合风量（英制）
- 55 cfm
- 风机数量
- 1
- 功率
- 4,7 W
- 连接方式
- CHN PLACEHOLDER
- 熔断器类型
- gG | 6 A
- NEMA 防护等级
- [TYPE12]
- 过滤垫类型
- CHN PLACEHOLDER
- 过滤效率
- 88 %
- 过滤棉材质等级 根据 EN 779
- G4
- 轴承类型
- ball bearing
- 环境温度范围（英制）
- -40 °F ... +131 °F
- 外壳颜色
- ????????????????????UL 94 V0
- EMC版本
- yes
- 外壳抗UV设计
- no
- 钣金颜色
- [RAL 7035]
- 开孔尺寸 (高 | 宽) （英制）
- 8.82 in. | 8.82 in.
- 尺寸 (高 | 宽 | 深) （英制）
- 9.92 in. | 9.92 in. | 4.05 in.
- 宽度（英制）
- 9.92 in.
- 深度 （英制）
- 4.05 in.
- 高度（英制）
- 9.92 in.
- 安装深度（英制）
- 3.82 in.
- 净重（英制）
- 2.03 lbs
- UL证书号
- E489500
- ETIM - 分类
- EC000320
Technical Data
技术图纸
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
技术图纸
Dimensions
技术图纸
Dimensions

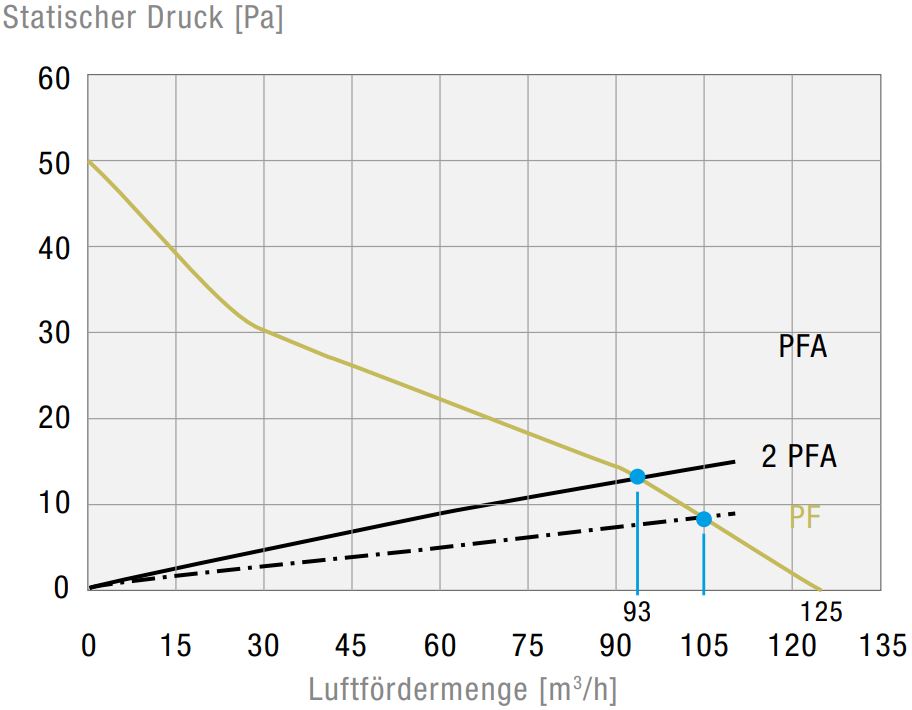

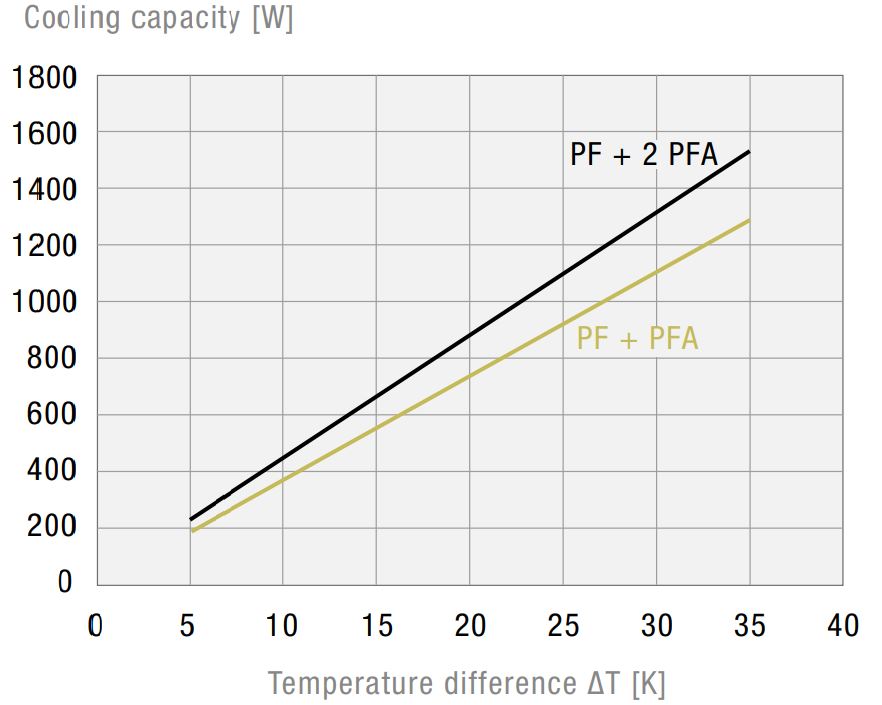

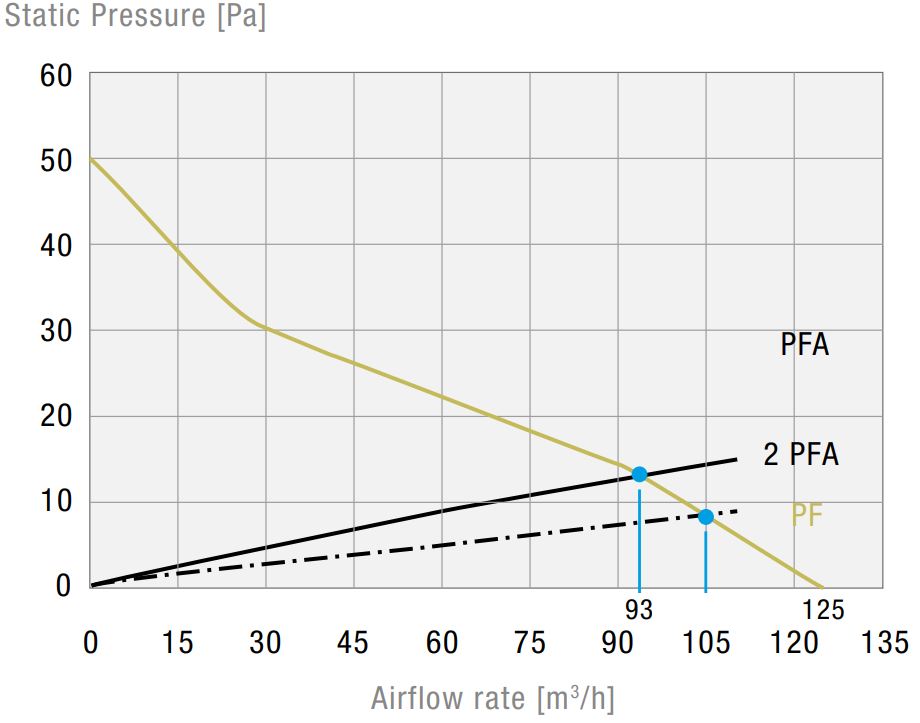

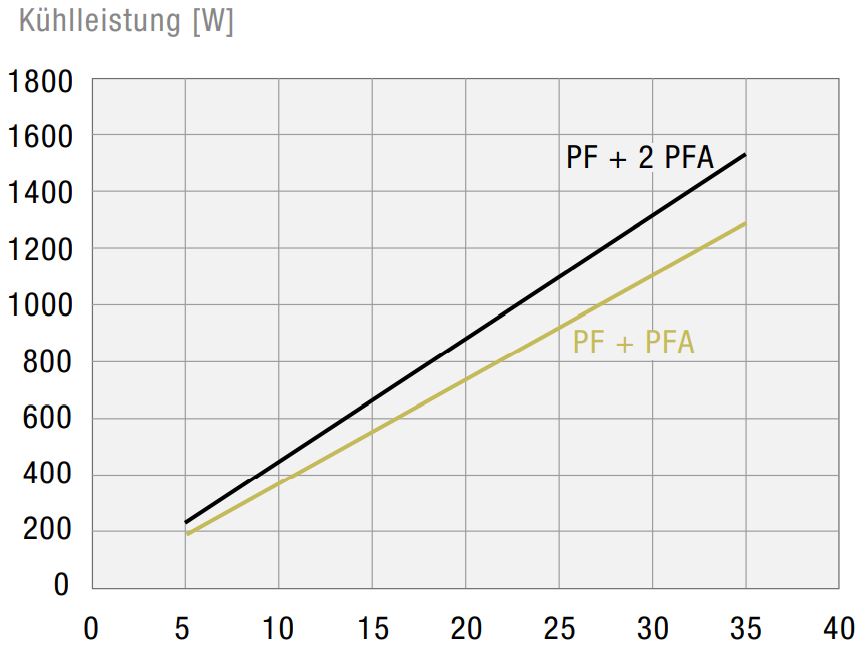

图表
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
![PF 42500 24DC 54 7035 EMC]( "PF 42500 24DC 54 7035 EMC")
图表
图表
配件
配件
配件
下载
下载
| Description | Type | Size | Link |
|---|---|---|---|
| Filter 216x216 IP54/Type12 | 32.26 KB | Download | |
| Manual PF/PFA 1x.000 - 6x.000 | 2.21 MB | Download | |
| Recom. of filter mat exchange | 42.31 KB | Download | |
| Conformity PF/PFA 4th Gen. | 62.89 KB | Download | |
| Conformity_UKCA_085507001_Rev00_Sep21_PF_11000-67000.pdf | 34.12 KB | Download |
| Description | Language | Type | Size | Link |
|---|---|---|---|---|
| 3D-model_STEP_PF42500_DC | Englisch | STEP | 13.01 MB | Download |
| UL_Certificate_Filterfan | German | 183.64 KB | Download | |
| UR_Certificate_Filterfan | German | 161.76 KB | Download | |
| UR_Certificate_Filterfan | Englisch | 161.76 KB | Download | |
| CSA_Certificate_Filterfan | German | 183.75 KB | Download | |
| Shielding_Effectiveness_EN_PF_PFA | German | 733.56 KB | Download | |
| Product_Sheet_EN_PF_42500EMC_PFA_40000EMC | Englisch | 607.84 KB | Download | |
| Manual_PF_PFA_1x.000-6x.000 | German | 2.21 MB | Download | |
| CSA_Certificate_Filterfan | Englisch | 183.75 KB | Download | |
| Shielding_Effectiveness_EN_PF_PFA | Englisch | 733.56 KB | Download | |
| 3D-model_STEP_PF42500_DC | German | STEP | 13.01 MB | Download |
| UL_Certificate_Filterfan | Englisch | 183.64 KB | Download | |
| Product_Sheet_DE_PF_42500EMC_PFA_40000EMC | German | 617.68 KB | Download | |
| Manual_PF_PFA_1x.000-6x.000 | Englisch | 2.21 MB | Download |
